MR-31 / 5,5-11kW (400V)

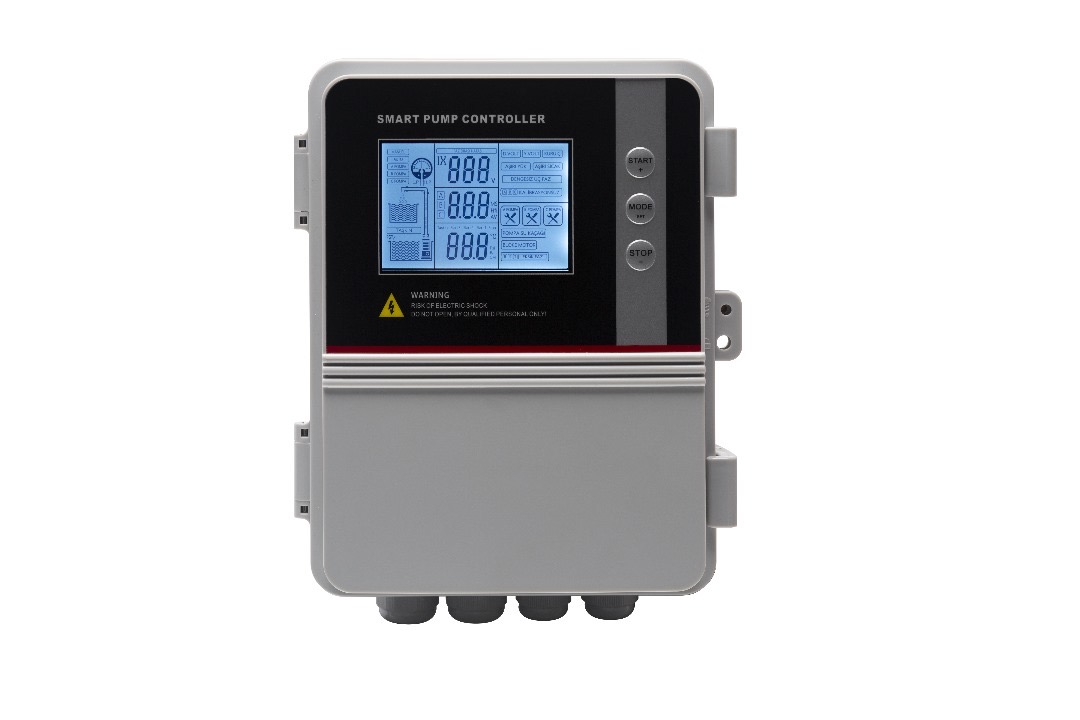

Ovládacia jednotka PumpS MR-31 / 5,5-11kW

Digitálna ovládacia jednotka MR-31 zabezpečuje komplexnú ochranu čerpadla, a digitálne zobrazuje parametre a informácie o činnosti čerpadla a v prípade poruchy informuje spotrebiteľa o príčine poruchy. Ovládacia jednotka PumpS MR-31 sa môže používať tromi spôsobmi:

1. Na ovládanie ponorného čerpadla na zásobovanie vodou so studne:  Spolu so snímačom tlaku a tlakovou nádobou zabezpečuje ovládacia jednotka PumpS MR-31 chod ponorného čerpadlá. Snímač tlaku zabezpečuje monitorovanie tlaku v systéme a v okamihu keď klesne tlak v systéme pod nastavenú hodnotu zapínacieho tlaku ovládacia jednotka MR-31 zapne čerpadlo, pokým čerpadlo nedosiahne požadovaný vypínací tlak v systéme.

2. Na zásobovanie vodojemov a zásobníkov vodou s ovládaním plavákovým spínačom:  Ovládacia jednotka PumpS MR-31 je možné ovládať plavákovým spínačom. Týmto spôsobom umožňuje ovládacia jednotka PumpS MR-31 jednoduché ovládanie čerpadiel na zásobovanie veľkých zásobníkov vodou so studne (napr. Glóbusy na družstvách). Plavákový spínač umiestnený vo zásobníku vody zopne kontakt ak dôjde k vyčerpaniu zásobníku. Ovládacia jednotka PumpS MR-31 zapne čerpadlo a zásobuje z nová vodou. Druhý plavák umiestnený vo studne (ak priemer studne umožňuje) slúži ako ochrana behu na sucho. Zároveň ochrana behu na sucho na baze cos-phi je stále aktívna.

3. Ako motorová ochrana: Ak mate tlakový spínač v systéme ale potrebujete riešiť komplexnú ochranu ponorného čerpadlá, ovládacia jednotka PumpS MR-31 ja ta správna voľba. Cez bez napäťový kontakt je možne spínať MR-31 cez externý mechanický tlakový spínač. Ovládacia jednotka PumpS MR-31 slúži ako komplexná ochrana motora a čerpadla.

Touto riadiacou jednotkou je možne ovládať a chrániť jedno ponorné čerpadlo s výkonom motora 5,5-11kW a napájacím napätím 400V.

Snímač tlaku nie je súčasť balenia a je potrebne ho dokúpiť.

Ochrany a funkcie

• motorová ochrana
• ochrana behu na sucho
• ochrana voči vysokému a nízkemu napätiu
• akustická signalizácia pri poruche
• ochrana voči výpadku fáz
• ochrana pri nesprávnom slede fáz
• anticyklačná ochrana
• ochrana proti zakorodovaniu v dôsledku dlhodobej nečinnosti
• možnosť nastavenia aut. alebo manuálneho chodu
• digitálne nastavenie vypínacieho a zapínacieho tlaku (ak sa ovládacia jednotka používa spolu so snímačom tlaku)
• digitálne zobrazovanie aktuálneho stavu s systéme (tlak, prúd motora, napätie)
• LCD displej zobrazuje posledných 5 porúch a info o chode čerpadla
• bez napäťový kontakt pre signalizáciu poruchy
• aut. kalibrácia parametrov pri prvom spustení
• IP 54
• Modbus RS485
